Май 2017

Изменение тока зарядки модуля TP4056

Для изменения тока заряда меняем Rт согласно таблице.



















         Токозадающий резистор  (кОм)



                        Ток заряда (мА)
                                    30                                      50
                                    20                                      70
                                    10                                     130
                                    5                                    250
                                    4                                    300
                                    3                                    400
                                    2                                    580
                                    1.66                                    690
                                    1.5                                    780
                                    1.33                                    900
                                    1.2                                   1000

Модуль заряда

Rт- Токозадающий

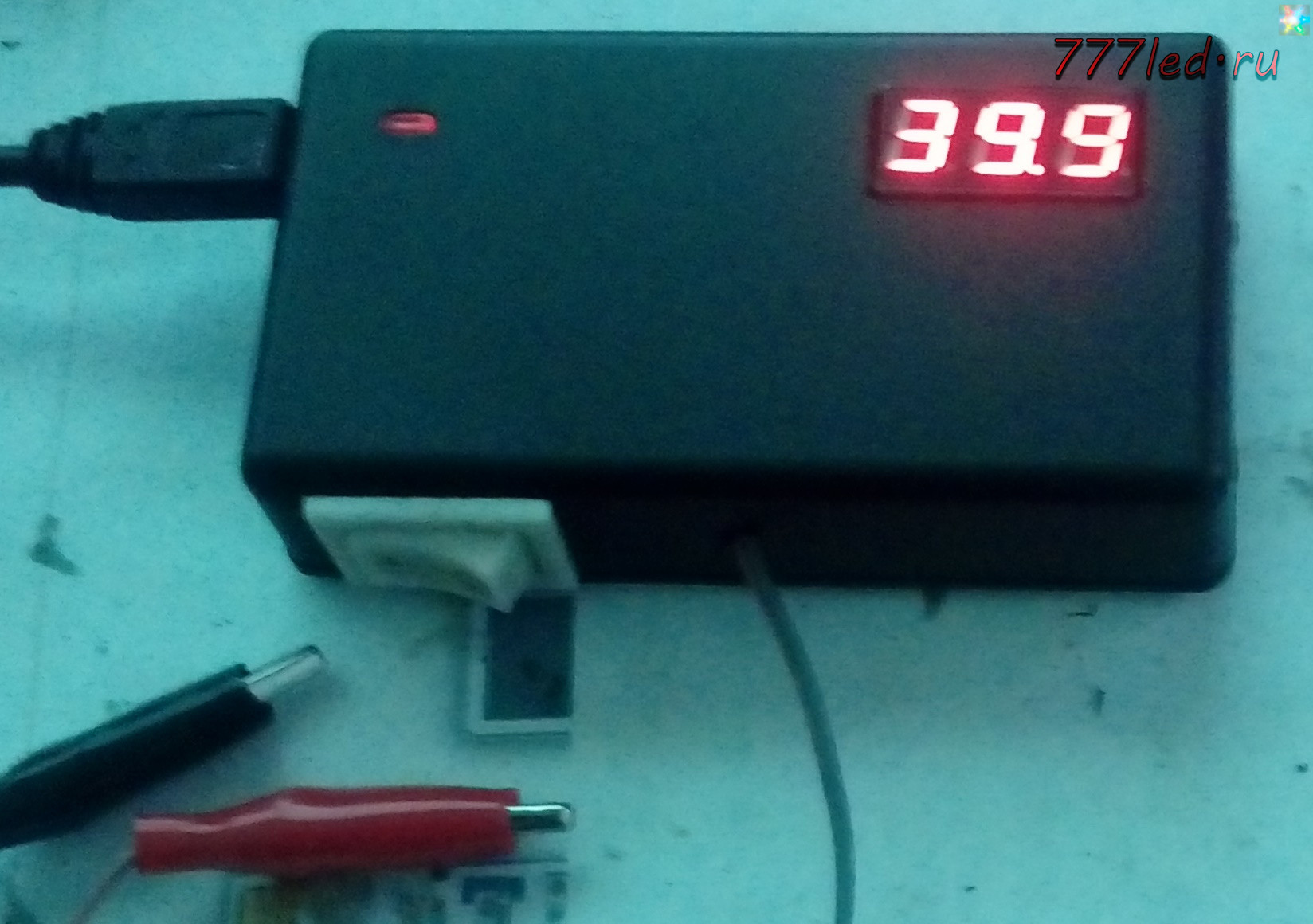

Тестер стабилитронов.(Светодиодных линеек,матриц)

Тестер стабилитронов


Переделывал блок питания и там стоит стеклянный стабилитрон не понятно на какое напряжение и в коробочке у меня есть несколько не понятно на какое напряжение стабилизации.

Вот и решил сделать простенький приборчик, схему нарыл в интернете добавил аккумулятор и контролер заряда.



Вольтметр китайский 0-100 Вольт.

Контроллер заряда

Изменение тока зарядки модуля TP4056

VT1= C4242 в оригинальной схеме КТ817.



VD1=1N4007  имеется в зарядках.



R1=1 кОм правда я его совсем убрал так как наибольшее напряжение достигается при где то 800 Ом.

R2=5-10 кОм.

R3=1 мОм.

Вот материал который нарыл на сайтах https://yadi.sk/d/uU74ButH3HuJYB ( схема, печатка описание)

О трансформаторе:



Взят из какой то зарядки телефона  подойдет от лягушки. Сопротивление катушек могут быть другими.



Если выводы обмоток по другому расположены то печатка с сайта оригинала не подойдет.

Мне тоже пришлось одну обмотку пришлось перевернуть, а то не запускалось.
