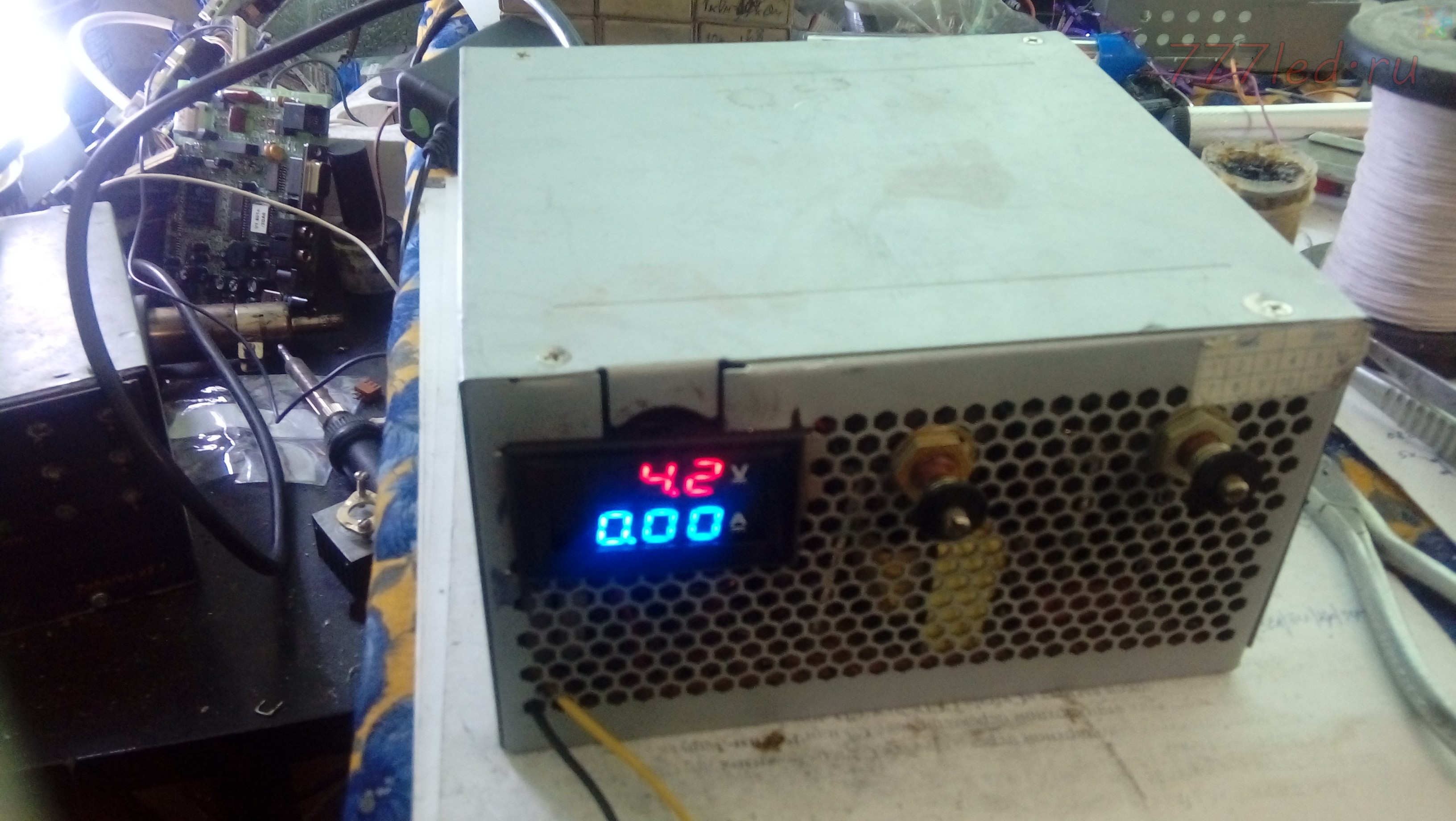

Лабораторный блок питания 1-30В из компьютерного microlab_350w.

Итак имеется блок питания microlab_350w на плате написано HK0301C.

HK0301c

Вот его схема, правда номера элементов не совпадают.

Прочитать остальную часть записи »

Блок бесперебойного питания 12В 2А.

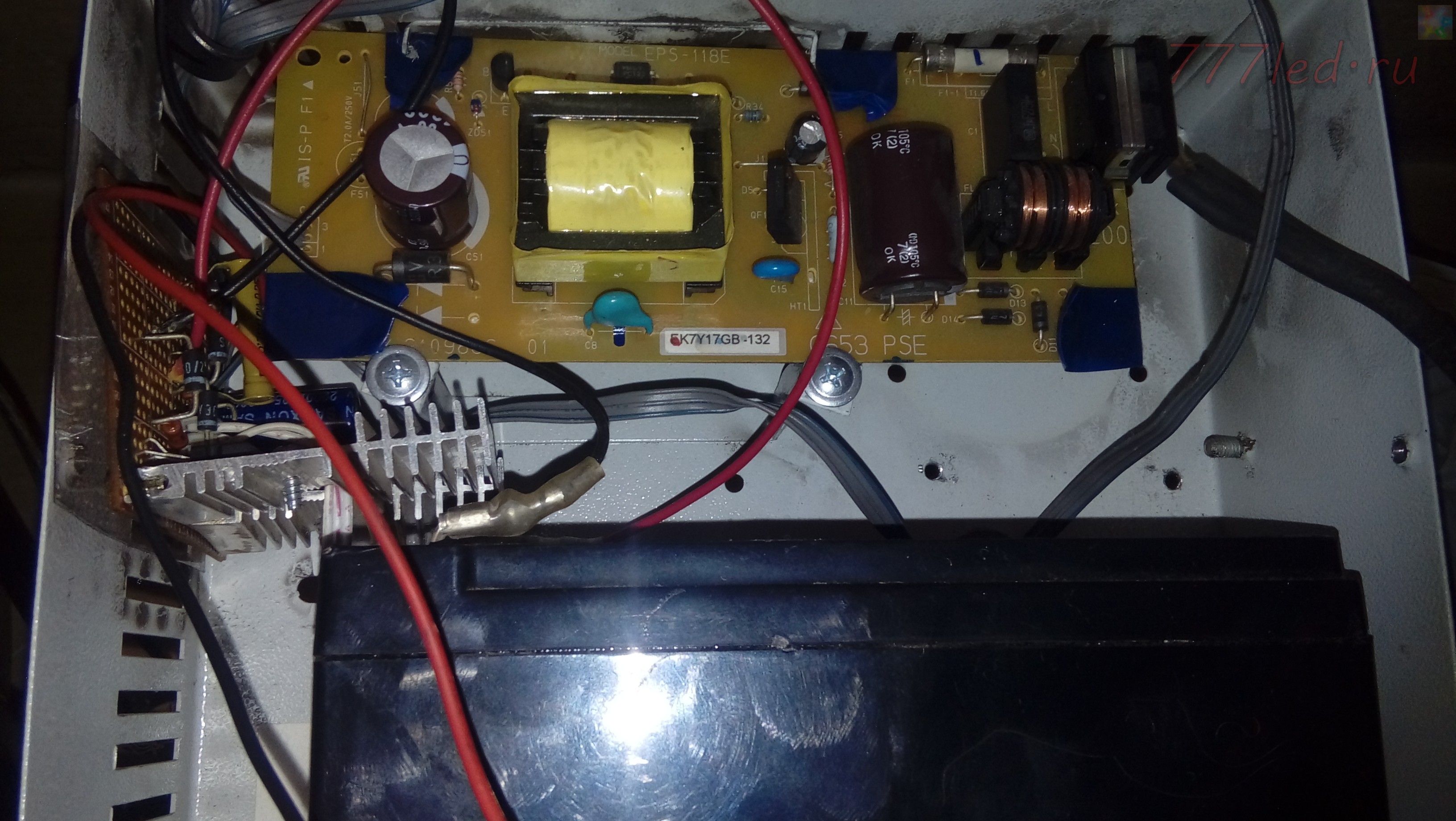

Блок бесперебойного питания 12В 2А для питания камер и видеорегистратора.

Схему самого бесперебойника собрана по простой схеме VT1 KT819, С2 увеличил до 1000мкФ .

Бесперебойник на 12в

Прочитать остальную часть записи »

Изменение выходного напряжения блока питания от принтера.


Итак нужен блок питания вольт 15, для без перебойного питания 12в.

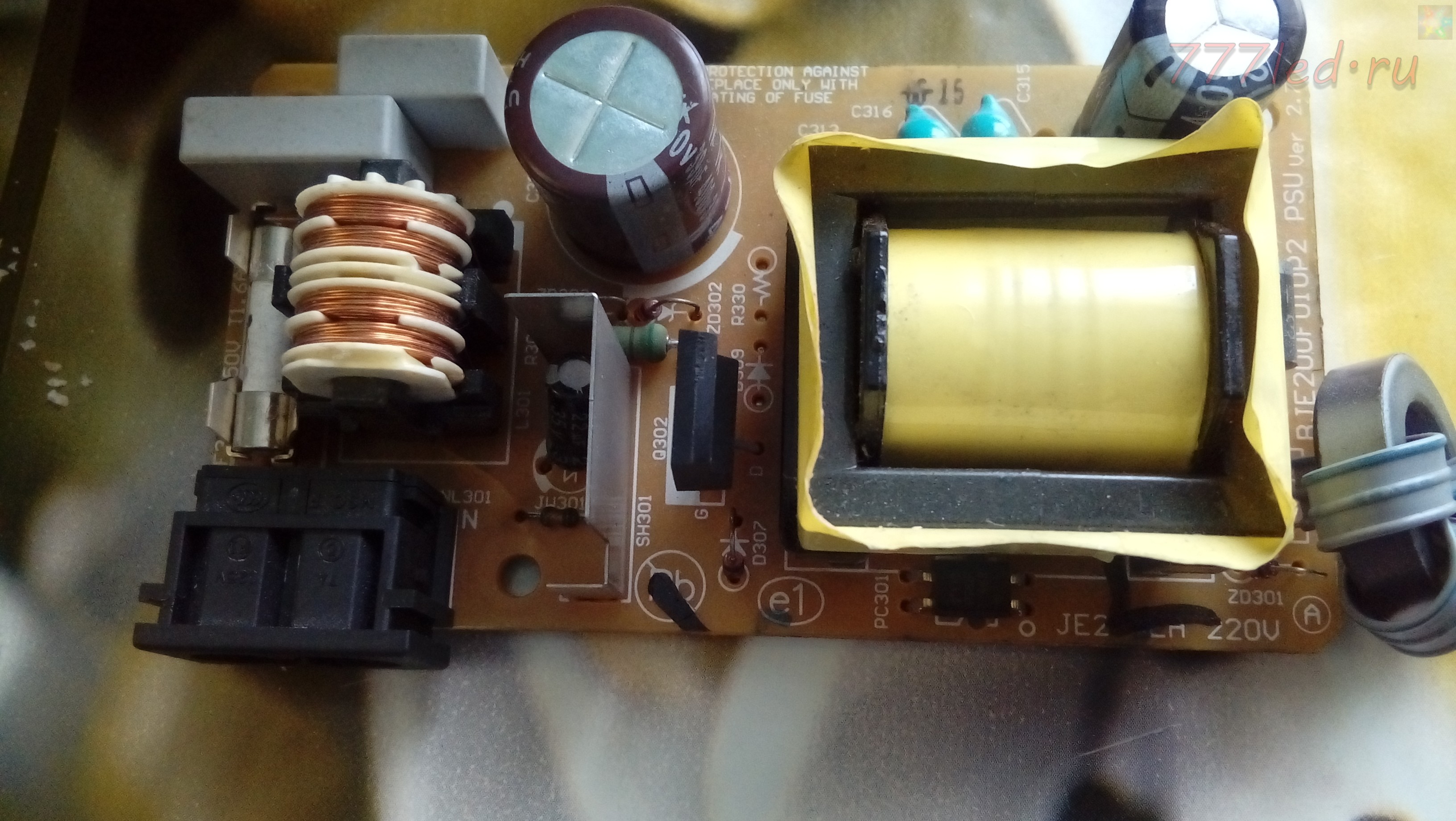

Взял блок питания BJE200F010P2 PSU ver 2,7 от принтера, у него выходе 24в будем менять.

BJE200F010P2 PSU ver 2,7



Похожая схема: Прочитать остальную часть записи »

Халявный драйвер для светодиода

Халявный драйвер для светодиодов из сгоревшей энергосберегающей лампы.

В энергосберегающей лампе часто сгорают пускающие нити, а сам балласт остается работа способным.

Конечно можно отремонтировать (руководство по ремонту и схемы разных ламп можно скачать здесь https://yadi.sk/i/PFN1XzKPnYCSV ), а можно переделать в светодиодную.

Picture 5 Picture 4

Вот пример балласта у них схемы подобные. Нужно замкнуть проводком контакты по схеме отмечено красным проводом (на фото белым).

Наматываем на дроссель(на первой схеме L1, на второй L3) дополнительную обмотку на напряжение светодиодов 1 виток примерно 1.5 Вольта.

Прочитать остальную часть записи »

Лабораторный блок питания из компьютерного и CC / CV.


Делал блок на скорую руку решил в компьютерный блок не вносить много изменений и оставить все его напряжения.

Из Китая мне пришёл вот такой cc/cv заказывал Здесь .

DSCN0368

  К стати у этого блока  Прочитать остальную часть записи »

Драйвер для ярких светодиодов (стабилизатор тока на LM317)

Нужно сделать драйвер для светодиодов 1Ват-300mA, 3Ват-700mA и 10Ват-900mA.

Решил применить самый простой на двух деталях: микросхеме LM317 и резисторе.

LM317 рассчитана на ток не более 1.5А и входное напряжение 1.25-37V

ml317

R1 можно рассчитать по формуле: R1=1.25/I   I = Ток диода.

Или онлайн например на сайте Расчет

ML317-2

LM317 покупал примерно 6 рублей вот здесь http://ali.pub/8l5u2

10 Ватные светодиоды 13 рублей http://ali.pub/w547y

1 Ватные по 144 рубля 100 штук  http://ali.pub/cjxtk буду последовательно соединять.
