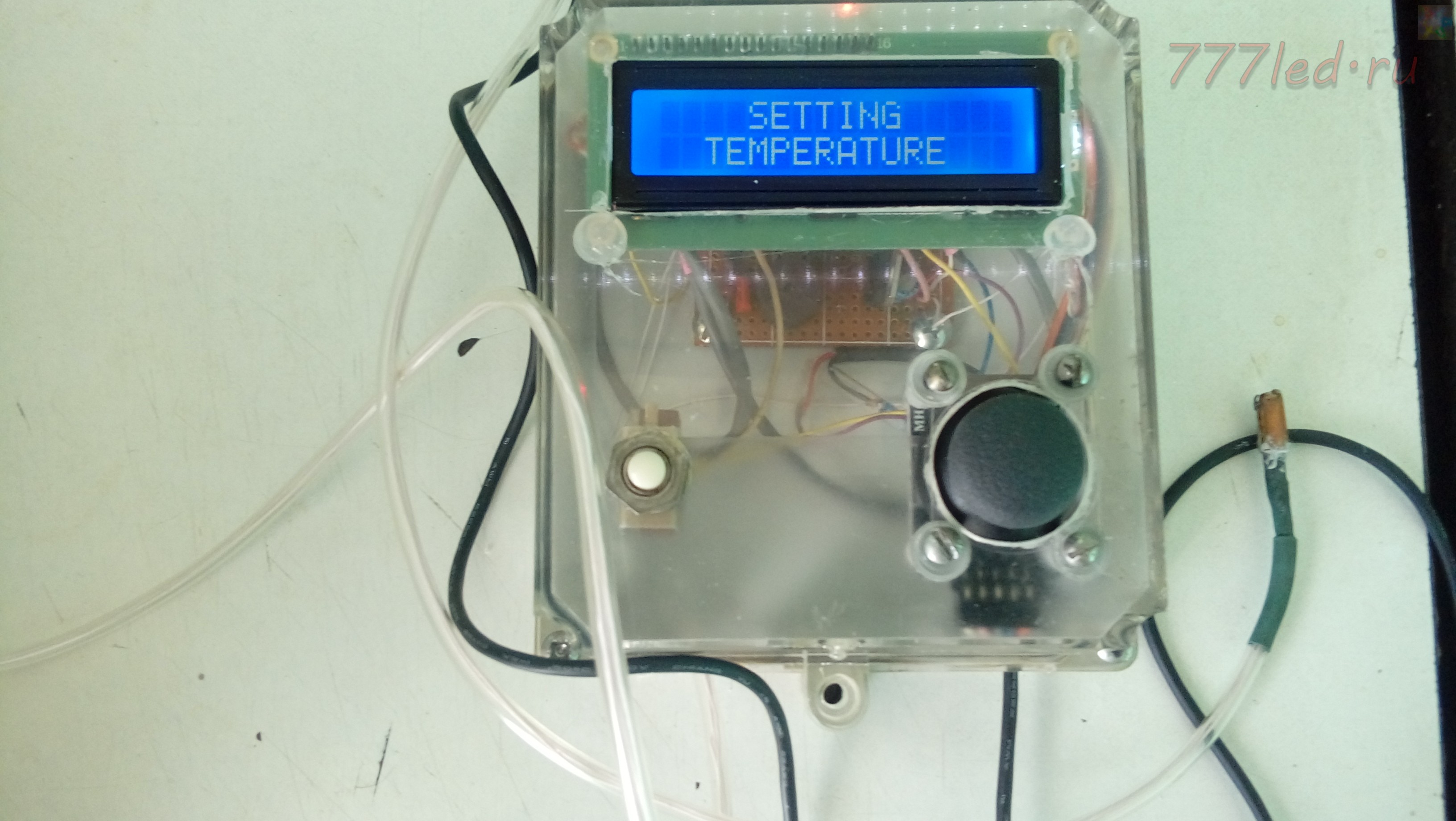

Сигнализатор для самогонного аппарата.

Дистилляция долгий процесс требующий постоянного  контроля за температурой. И вот такой сигнализатор для самогонного аппарата освобождает о этого контроля и можно заниматься своими делами при процессе перегонки, он предупредит сигналом когда надо включить воду, когда очередь тела, хвостов и когда окончание дистилляции.

WISKI SIGNALWiski signal

Итак схема сигнализатора для дистилляции.

Shema WISKI SIGNAL

Схема реализована на ATMEGA328-5 В/16 мГц Pro Mini имеет ЖК-дисплей 1602+I2C датчик температуры  применил электронный

Даллас DS18B20 , а для управление сигнализатором применен двух осевой XY Джойстик .

Также пьезоизлучатель выдрал не помню даже из чего,  транзистор первый попавший в руки 315 и стабилизатор LM7805 на выходе еще поставил конденсатор.

Для питание использовал зарядку для телефона.

Этот сигнализатор нашел на канале   https://www.youtube.com/watch?v=4UwAZeZUK64 но он у меня не работал надо маленько поменять.

Так было:

 Samogon signal

Так сделал:

Samogon signal

Написано в программе   FLProg

Исправленная версия, скейч, схема и дополнительная информация.





Дистанционный выключатель своими руками.

Двойной дистанционный выключатель от любого дистанционного пульта (телевизора, ДВД, и т.д.)

Было нужно сделать чтобы люстра в зале включалась от пульта телевизора и также со своего выключателя.

В интернете нарыл схему только с одинарным выключателем.

dvoinoyIR

В этой схеме база транзистора подключена к D11.

atmega_switch_ir

Одинарная релюшка.

Итак будем делать двойной по той же схеме из Arduino mini-pro 328.





Симистор ВТ138, оптрон MOC3063.

Выключатели переделываются в кнопки на схеме это S1,S2. При кратковременном нажатии можно включать выключать.

Кнопки на пульте программируются удержанием кнопки S1 или S2 примерно 5 сек до звукового сигнала после чего нужно нажать желаемую кнопку на пульте, и кнопка запишется в память. Также и вторая.

Прочитать остальную часть записи »

Транзистор тестер своими руками

Тестер +своими руками


Тестер деталей нашел в просторах интернета, определяет целую кучу де талий. Полная инструкция и описание версии 1.12к можно скачать.

Picture 28

Такая коробочка из мыльницы получилась.

Прочитать остальную часть записи »

Паяльная станция своими руками 2 в 1


Собрав фен на скорую руку  я задумался о паяльной станции . Посмотрев цены в магазине сразу пришла идея собрать самому купив сам фен и паяльник в Китае.

Просмотрев материал про паяльную станцию https://www.youtube.com/watch?v=wzGbTwlyZxo

solar st



только вентилятор у моего фена оказался на 24 вольта пришлось перекинуть и вместо микроконтроллера я применил Ардулино pro mini так дешевле и собрал на макетной плате плату вытравливать не хотелось. И вообще в этой схеме есть ошибки!

DSCN0405 DSCN0404

DSCN0403 DSCN0401



Станция после доработок работала но я наткнулся на еще подобное видио: https://www.youtube.com/watch?v=jK0YfJLZ9qE

Прочитать остальную часть записи »
